Lagerbuchsen für BOSCH GTS 635-216

Lagerbuchsen passend zur BOSCH GTS 635-216

Wichtige Unterschiede zum YouTube Video:
1) Die Lagerbuchsen werden nicht mehr in vorne und hinten unterschieden. Beide Buchsen sind gleich.
2) Die Lagerbuchsen sind selbstschmierend und sollten nicht zusätzlich geschmiert werden.

1. Bodenabdeckung öffnen

  • Lege die TKS auf die Tischseite
  • Löse die 2 Verschlüsse der Bodenabdeckung
  • Öffne die Bodenabdeckung

2. Entferne Schrauben vom Plastikgehäuse

  • Entferne die 4 Schrauben, die das Plastikgehäuse am Sägetisch befestigen
  • Die Schrauben sind mit Schraubenkleber befestigt, es ist ein bisschen Kraft notwendig um sie zu lösen

3. Entferne Absaugstutzen

  • Die 3 Schrauben des Absaugstutzen entfernen
  • Absaugstutzen abnehmen

4. Motorkabel entfernen

  • ACHTUNG!! Spätestens jetzt MUSS die TKS stromlos sein. Unbedingt nochmal prüfen, ob das Stromkabel aus der Steckdose gezogen wurde.
  • Die 2 Schrauben der Motorverkabelung entfernen

  • Klips des Gehäuses runter drücken und Deckel abnehmen
  • Die 2 Klemmschrauben der Motorkabel lösen
  • Motorkabel rausziehen

5. Plastikgehäuse abnehmen

  • Die 2 TORX Schrauben an der Frontblende entfernen
  • Jetzt kann das gesamte Plastikgehäuse abgenommen werden

6. Frontblende ausbauen

  • Die 2 Schrauben der Höhenverstellung entfernen
  • Die 2 Schrauben der Frontblende entfernen, die die Frontblende mit dem Sägetisch verbinden
  • Frontblende kann jetzt abgenommen werden

7. Motoreinheit ausbauen

  • Vorne und hinten die Schrauben der Winkelführung entfernen

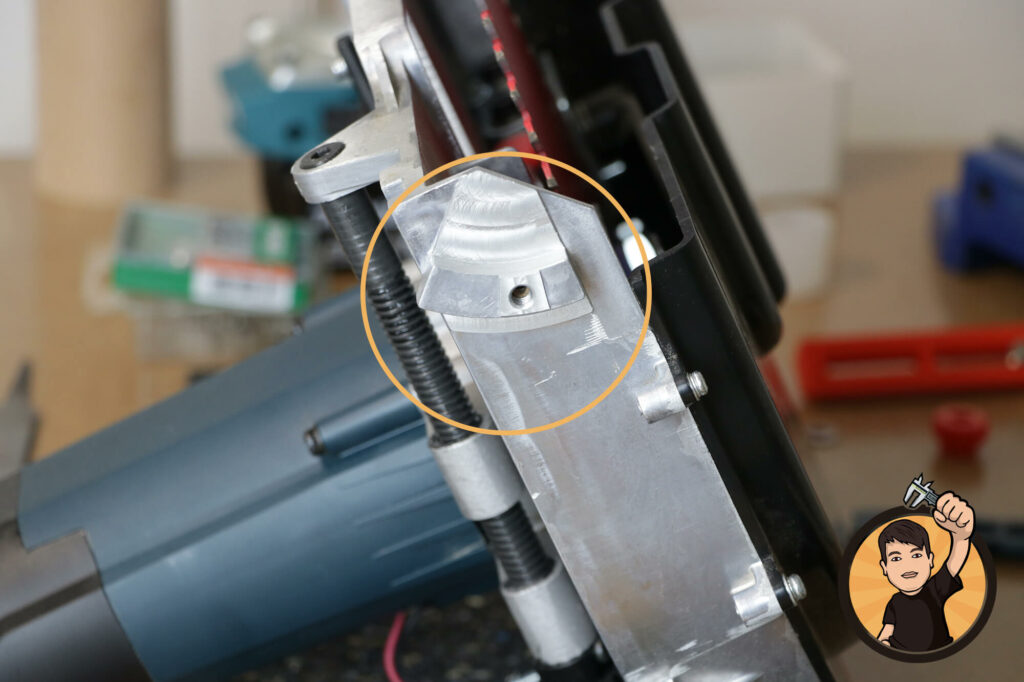

8. Zapfen reinigen

  • Führungszapfen der Motoreinheit vorne und hinten gründlich reinigen
  • Der grobe Schmutz und das Fett können am besten mit WD40 entfernt werden
  • Zapfen mit Bremsenreiniger oder Aceton komplett fettfrei machen

9. Lagerbuchsen einbauen

  • Alte Lagerbuchsen aus beiden Lagerhaltern ausbauen
  • Schmutz und Fett am Lagerhalter entfernen
  • Neue Lagerbuchse einbauen und wieder befestigen

10. TKS montieren

Jetzt kann die TKS beginnend mit Punkt 7 abwärts wieder zusammengebaut werden.

11. Parallelität des Sägeblatts zur rechten Führungsnut einstellen

Durch die Demontage der Säge ist die Parallelität von Sägeblatt/Motoreinheit zur rechten Nut nicht mehr gegeben und muss unbedingt erneut überprüft und eingestellt werden.

Besitzer einer Einstellhilfe für die BOSCH GTS 635-216 können einfach diesem Video folgen.

12. Winkelanschläge prüfen

Durch die Demontage der Frontblende mit der Winkelskala kann es sein, dass die Anschläge der 0° und 45° Stellung justiert werden müssen. Dieses bitte auch unbedingt prüfen.

13. Maßskala nachjustieren

Durch Demontage der Säge ist nicht mehr garantiert, dass die aufgeklebte Skala für den Abstand von Sägeblatt zum Parallelanschlag noch korrekt ist. Das Maß sollte geprüft werden und der Anzeigepfeil am Parallelanschlag gegebenenfalls nachjustiert werden.

ACHTUNG: Lagerbuchsen dürfen nicht geschmiert werden!!

Herzlichen Glückwunsch!! Die neuen Lagerbuchsen sind eingebaut.
