Suchergebnisse für: einstellhilfe

Anleitung Einstellhilfe

Info Bosch GTS 10 XC
Die Einstellhilfe der GTS 10 XC enthält 2 unterschiedliche Nutensteine. Der Nutenstein ohne Senkung auf der Rückseite wird in der rechten Führungsnut und mit Senkung in der linken Führungsnut (im integrierten Schiebetisch) verwendet.

Video-Anleitung öffnen

Erweiterung Einstellhilfe für Schiebetisch Bosch GTS 10 XC

Die Führungsprofile des integrierten Schiebetisches der Bosch GTS 10 XC sind oft ab Werk schon nicht parallel zum Sägeblatt ausgerichtet. Das führt zu ungenauen Schnitten, speziell bei Gehrungen, da sich der Schiebetisch bei der Vorwärtsbewegung entweder auf das Sägeblatt zu bewegt, was auch sicherheitstechnisch bedenklich ist, oder vom Sägeblatt weg. Spätestens nachdem man die Sägeeinheit parallel zur rechten Führungsnut ausgerichtet hat, sollte man auch die Führungsprofile des Schiebetisches nachjustieren.

Die Erweiterung für die Einstellhilfe umfasst einen einstellbaren Nutenstein für die Führungsprofile, um das Profil rechts im Maschinentisch per Einstellhilfe und Messuhr parallel zum Sägeblatt einzustellen. Der mitgelieferte T-Winkel ermöglicht es, das zweite Führungsprofil links exakt parallel zum rechten Profil auszurichten. Das Ergebnis ist eine parallele Führung des Schiebetisches zum Sägeblatt und sauber ausgerichtete Profile für eine Führung des Schiebetisches ohne Verklemmen.

Achtung: Es wird zusätzlich die Einstellhilfe GTS 10 XC benötigt. Dieses Produkt ist nur eine Erweiterung des Funktionsumfangs.

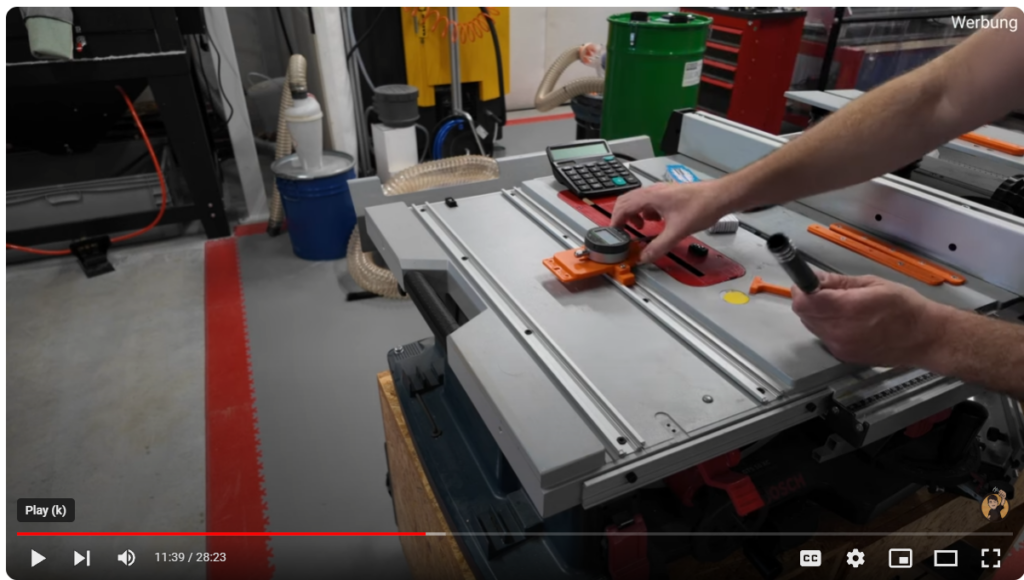

Video

Einstellhilfe HiKOKI C10RJ

Die Einstellhilfe ermöglicht ein genaues Einstellen und Ausrichten des Parallelanschlags und Sägeblatt an deiner Tischkreissäge.

Warum sollte man eine Tischkreissäge einstellen?

  1. Sicherheit: Korrekt eingestellte Komponenten reduzieren das Risiko von Rückschlägen, bei denen das Werkstück vom Sägeblatt erfasst und mit hoher Geschwindigkeit zurück zum Bediener geschleudert wird. Ein richtig eingestellter Parallelanschlag verhindert, dass das Werkstück klemmt oder sich verzieht, was eine der Hauptursachen für Rückschläge ist.
  2. Schnittqualität: Eine genaue Einstellung des Sägeblatts hinsichtlich Höhe und Winkel beeinflusst direkt die Qualität des Schnitts. Ein optimal eingestelltes Sägeblatt minimiert Ausrisse und sorgt für saubere, glatte Schnittkanten.
  3. Werkzeugschutz: Durch die korrekte Einstellung wird sichergestellt, dass das Sägeblatt unter optimalen Bedingungen arbeitet, was den Verschleiß minimiert und die Lebensdauer des Sägeblatts sowie der Säge selbst verlängert.
  4. Effizienz: Eine Tischkreissäge, die richtig eingestellt ist, ermöglicht es dem Bediener, effizienter und mit weniger Aufwand nachzubearbeiten zu arbeiten. Das spart Zeit und Material.

Wie funktioniert die Einstellhilfe?
Der Parallelanschlag und die Stellung des Sägeblatts werden mittels einer Messuhr eingestellt, die über einen Nutenstein mit montiertem Messuhrhalter in der rechten Führungsnut deiner Tischkreissäge geführt wird. Wer noch keine Messuhr besitzt, kein Problem: Schaut einfach mal unter Messmittel hier im Shop. Die Distanz von der rechten Führungsnut zum Sägeblatt wird mittels einer Adapterplatte überbrückt. Das Sägeblatt sollte so parallel wie möglich zur rechten Nut stehen. Beim Parallelanschlag ist die Berücksichtigung eines Freischnitts wichtig. Das bedeutet, der Parallelanschlag sollte sich nach hinten hin vom Sägeblatt wegneigen oder öffnen. Wie die Einstellhilfe genutzt wird, kannst du dir zum Beispiel in einem meiner YouTube-Videos anschauen.
Hier ein Beispiel für die DeWalt DWE7492: https://youtu.be/h5SyvqlG6N8?si=jtlNdRVgjON3MxOD&t=626.

Bitte beachte die zusätzlichen Informationen zu diesem Produkt.

Lieferumfang

  • Einstellbarer Nutenstein für Führungsnut rechts vom Sägeblatt
  • Messuhradapter für 8mm Messuhrschaft
  • Adapterplatte für Messungen am Sägeblatt
  • 2x M5 Sterngriffmuttern
  • Schrauben und Unterlegscheiben

Einstellhilfe für DeWalt DWE7485

Die Einstellhilfe ermöglicht ein genaues Einstellen und Ausrichten des Parallelanschlags und Sägeblatt an deiner Tischkreissäge.

Warum sollte man eine Tischkreissäge einstellen?

  1. Sicherheit: Korrekt eingestellte Komponenten reduzieren das Risiko von Rückschlägen, bei denen das Werkstück vom Sägeblatt erfasst und mit hoher Geschwindigkeit zurück zum Bediener geschleudert wird. Ein richtig eingestellter Parallelanschlag verhindert, dass das Werkstück klemmt oder sich verzieht, was eine der Hauptursachen für Rückschläge ist.
  2. Schnittqualität: Eine genaue Einstellung des Sägeblatts hinsichtlich Höhe und Winkel beeinflusst direkt die Qualität des Schnitts. Ein optimal eingestelltes Sägeblatt minimiert Ausrisse und sorgt für saubere, glatte Schnittkanten.
  3. Werkzeugschutz: Durch die korrekte Einstellung wird sichergestellt, dass das Sägeblatt unter optimalen Bedingungen arbeitet, was den Verschleiß minimiert und die Lebensdauer des Sägeblatts sowie der Säge selbst verlängert.
  4. Effizienz: Eine Tischkreissäge, die richtig eingestellt ist, ermöglicht es dem Bediener, effizienter und mit weniger Aufwand nachzubearbeiten zu arbeiten. Das spart Zeit und Material.

Wie funktioniert die Einstellhilfe?
Der Parallelanschlag und die Stellung des Sägeblatts werden mittels einer Messuhr eingestellt, die über einen Nutenstein mit montiertem Messuhrhalter in der rechten Führungsnut deiner Tischkreissäge geführt wird. Wer noch keine Messuhr besitzt, kein Problem: Schaut einfach mal unter Messmittel hier im Shop. Die Distanz von der rechten Führungsnut zum Sägeblatt wird mittels einer Adapterplatte überbrückt. Das Sägeblatt sollte so parallel wie möglich zur rechten Nut stehen. Beim Parallelanschlag ist die Berücksichtigung eines Freischnitts wichtig. Das bedeutet, der Parallelanschlag sollte sich nach hinten hin vom Sägeblatt wegneigen oder öffnen. Hier geht es zur Anleitung.

Bitte beachte die zusätzlichen Informationen zu diesem Produkt.

Lieferumfang

  • Einstellbarer Nutenstein für Führungsnut rechts vom Sägeblatt
  • Messuhradapter für 8mm Messuhrschaft
  • Adapterplatte für Messungen am Sägeblatt
  • 2x M5 Sterngriffmuttern
  • Schrauben und Unterlegscheiben

Einstellhilfe DeWalt DWE7492

Die Einstellhilfe ermöglicht ein genaues Einstellen und Ausrichten des Parallelanschlags und Sägeblatt an deiner Tischkreissäge.

Warum sollte man eine Tischkreissäge einstellen?

  1. Sicherheit: Korrekt eingestellte Komponenten reduzieren das Risiko von Rückschlägen, bei denen das Werkstück vom Sägeblatt erfasst und mit hoher Geschwindigkeit zurück zum Bediener geschleudert wird. Ein richtig eingestellter Parallelanschlag verhindert, dass das Werkstück klemmt oder sich verzieht, was eine der Hauptursachen für Rückschläge ist.
  2. Schnittqualität: Eine genaue Einstellung des Sägeblatts hinsichtlich Höhe und Winkel beeinflusst direkt die Qualität des Schnitts. Ein optimal eingestelltes Sägeblatt minimiert Ausrisse und sorgt für saubere, glatte Schnittkanten.
  3. Werkzeugschutz: Durch die korrekte Einstellung wird sichergestellt, dass das Sägeblatt unter optimalen Bedingungen arbeitet, was den Verschleiß minimiert und die Lebensdauer des Sägeblatts sowie der Säge selbst verlängert.
  4. Effizienz: Eine Tischkreissäge, die richtig eingestellt ist, ermöglicht es dem Bediener, effizienter und mit weniger Aufwand nachzubearbeiten zu arbeiten. Das spart Zeit und Material.

Wie funktioniert die Einstellhilfe?
Der Parallelanschlag und die Stellung des Sägeblatts werden mittels einer Messuhr eingestellt, die über einen Nutenstein mit montiertem Messuhrhalter in der rechten Führungsnut deiner Tischkreissäge geführt wird. Wer noch keine Messuhr besitzt, kein Problem: Schaut einfach mal unter Messmittel hier im Shop. Die Distanz von der rechten Führungsnut zum Sägeblatt wird mittels einer Adapterplatte überbrückt. Das Sägeblatt sollte so parallel wie möglich zur rechten Nut stehen. Beim Parallelanschlag ist die Berücksichtigung eines Freischnitts wichtig. Das bedeutet, der Parallelanschlag sollte sich nach hinten hin vom Sägeblatt wegneigen oder öffnen. Hier geht es zur Anleitung.

Bitte beachte die zusätzlichen Informationen zu diesem Produkt und die Einbauanleitung.

Lieferumfang
  • Einstellbarer Nutenstein für Führungsnut rechts vom Sägeblatt
  • Messuhradapter für 8mm Messuhrschaft
  • Adapterplatte für Messungen am Sägeblatt
  • 2x M5 Sterngriffmuttern
  • Schrauben und Unterlegscheiben
Veröffentlicht am von — Schreibe einen Kommentar

Nachdenksport News: Projektbilder, Änderung Einstellhilfe, Preissenkungen, Produktsets – KW15/20

Eine lange News Folge diese Woche.

  • Impressionen vom ersten Kapex KS60E Projekt
  • Änderungen an der Adapterplatte der Einstellhilfe
  • Preissenkungen im Shop für Gleitschienen, Einstellhilfe und Nutadapter
  • Neue Produktform im Shop, die Produktsets mit ordentlich Preisrabatt

Nichts mehr verpassen!
Wenn du zu Projekten und Lösungen immer auf dem laufenden bleiben möchtest, dann abonniere doch einfach meinen Newsletter oder meinen YouTube Kanal Nachdenksport.

Einstellhilfe für Bosch GTS 635-216

Die Einstellhilfe ermöglicht ein genaues Einstellen und Ausrichten des Parallelanschlags und Sägeblatt an deiner Tischkreissäge.

Warum sollte man eine Tischkreissäge einstellen?

  1. Sicherheit: Korrekt eingestellte Komponenten reduzieren das Risiko von Rückschlägen, bei denen das Werkstück vom Sägeblatt erfasst und mit hoher Geschwindigkeit zurück zum Bediener geschleudert wird. Ein richtig eingestellter Parallelanschlag verhindert, dass das Werkstück klemmt oder sich verzieht, was eine der Hauptursachen für Rückschläge ist.
  2. Schnittqualität: Eine genaue Einstellung des Sägeblatts hinsichtlich Höhe und Winkel beeinflusst direkt die Qualität des Schnitts. Ein optimal eingestelltes Sägeblatt minimiert Ausrisse und sorgt für saubere, glatte Schnittkanten.
  3. Werkzeugschutz: Durch die korrekte Einstellung wird sichergestellt, dass das Sägeblatt unter optimalen Bedingungen arbeitet, was den Verschleiß minimiert und die Lebensdauer des Sägeblatts sowie der Säge selbst verlängert.
  4. Effizienz: Eine Tischkreissäge, die richtig eingestellt ist, ermöglicht es dem Bediener, effizienter und mit weniger Aufwand nachzubearbeiten zu arbeiten. Das spart Zeit und Material.

Wie funktioniert die Einstellhilfe?
Der Parallelanschlag und die Stellung des Sägeblatts werden mittels einer Messuhr eingestellt, die über einen Nutenstein mit montiertem Messuhrhalter in der rechten Führungsnut deiner Tischkreissäge geführt wird. Wer noch keine Messuhr besitzt, kein Problem: Schaut einfach mal unter Messmittel hier im Shop. Die Distanz von der rechten Führungsnut zum Sägeblatt wird mittels einer Adapterplatte überbrückt. Das Sägeblatt sollte so parallel wie möglich zur rechten Nut stehen. Beim Parallelanschlag ist die Berücksichtigung eines Freischnitts wichtig. Das bedeutet, der Parallelanschlag sollte sich nach hinten hin vom Sägeblatt wegneigen oder öffnen. Hier geht es zur Anleitung.

Bitte beachte die zusätzlichen Informationen zu diesem Produkt und die Anleitung.

Lieferumfang
  • Einstellbarer Nutenstein für Führungsnut
  • Messuhradapter für 8mm Messuhrschaft
  • Adapterplatte für Messungen am Sägeblatt
  • 2x M5 Sterngriffmuttern
  • Schrauben und Unterlegscheiben
