Beschreibung
ACHTUNG: Nicht alle Maschinentische der Reihe 3 601 M42 000 sind identisch. Bitte vor Bestellung in der Bildergalerie, Bild Nr. 2 und 3 prüfen, ob die Unterseite des Maschinentisch die gekennzeichneten Punkte aufweist. Wenn ja, sind die Montagepunkte nicht notwendig und es kann in diese Punkte gebohrt werden.
Ab Produktnummer 3 601 M42 001 der Bosch GTS 635-216 wird zum Abdichten der Sägeeinheit ein Stück Textil verbaut. Diese Montagepunktepunkte ermöglichen eingeklebt auf der Unterseite des Maschinentisch die Montage des Staubsschutz auch in der älteren Version der Tischkreissäge mit der Produktnummer 3 601 M42 000.
ACHTUNG: Es werden weitere Teile, wie z.B. der Staubschutz selber benötigt, die nicht Teil des Lieferumfangs sind. Diese Teile können über Bosch Tool Service bestellt werden. Die Teilenummern, der weiter benötigten Teile lauten:
- 1 609 B01 243 Schrauben
- 1 609 B06 691 Staubschutzfassung
- 1 609 B00 650 Schraube
- 1 609 B06 690 Aufspannplatte
- 1 609 B06 689 Aufspannplatte
- 1 609 B06 718 Schutzunterteil
Lieferumfang

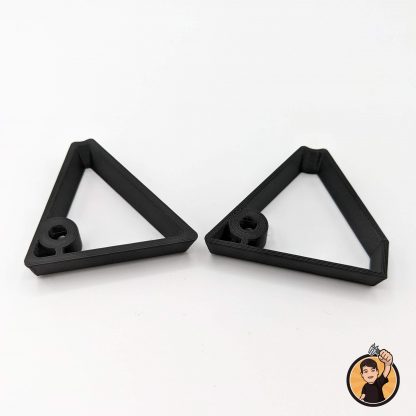

- 2x Montagepunkte inkl. Muttern
Jeroen Bosch (Verifizierter Besitzer) –
I didn’t check prior to purchase, but I have a table with the cilindrical bits like on photo 2 and 3. I just modified the triangle with a little cutout to prevent having to drill and tap in my table top.
I glued the whole part in with some 5min epoxy. It’s rock solid.
